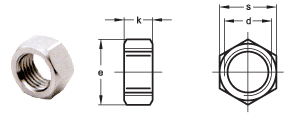

ASS Lock nut, Maxi type |
|
 |
||||||
| nominal size | e | s | k | stock no. | ||
| d1 | mm | mm | mm | right hand thread | left hand thread | |
| M20 | 27,7 | 24 | 13,0 | 371010020 | 371011020 | |
| M22 | 34,6 | 30 | 16,5 | 371010022 | 371011022 | |
| M24 | 41,6 | 36 | 17,5 | 371010024 | 371011024 | |
| M27 | 47,3 | 41 | 22,0 | 371010027 | 371011027 | |
| M30 | 53,1 | 46 | 24,0 | 371010030 | 371011030 | |
| M36 | 63,5 | 55 | 29,0 | 371010036 | 371011036 | All terminals are delivered with right hand thread unless specified otherwise. |
