ASS Anschraubhülse |
|
 |
|||||||||

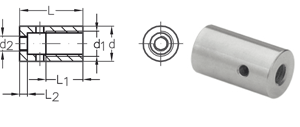

| ASS Anschraubhülse | |||||||||
| Nenngröße | *Seil-ø | L | L1 | L2 | d | d1 | d2 | Artikelnummer |
| mm | mm | mm | mm | mm | |||||
| M8 | 1,5+2 | 20 | 12 | 3 | 12 | M8 | M4 | 351010008 | |
| M10 | 3+4 | 25 | 15 | 3 | 14 | M10 | M6 | 351010010 | |
| *Die Seile sind mit aufgewalztem Zylinderterminal zu montieren. In die Abmessung M10 passt auch ein 2 mm Siel mit ASS Klemmring. |
|||||||||

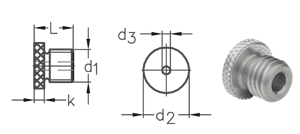

| ASS Verschlußklappe | |||||||||
| Nenngröße | L | k | d1 | d2 | d3 | Artikelnummer | ||
| mm | mm | mm | mm | ||||||
| M8 | 9 | 2,5 | M8 | 12 | 2,5 | 351110008 | |||
| M10 | 12 | 3,0 | M10 | 14 | 4,5 | 351110010 | |||
| Beispielbilder | |||||||||
