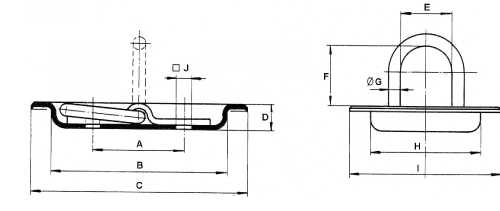

anchoring fitting type TV, galvanized |
 |
|
allowable load capacity | A | B | C | D | E | F | G | H | I | J | stock no. |
| (daN) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | ||
| 350 | 45 | 86 | 104 | 12 | 30 | 27 | 6 | 52 | 70 | 8,5 | 1490001 | |
| parts: | ||||||||||||
| D-ring | 1490004 | |||||||||||
| lug | 1490005 | |||||||||||
| anchoring | 1490006 | |||||||||||
 |
||||||||||||
